Localización y Detección Técnica de Pérdidas de Agua en Cañerías de Desagüe
Acquascan Uruguay se especializa en la detección y localización de pérdidas de agua en cañerías de desagüe, mediante el empleo de diferentes técnicas y equipos de diagnóstico no destructivo, como ser la detección mediante análisis termográfico, mediante el empleo de detección electroacústica, detección mediante el empleo de dispositivo acústico de inducción de rumor de pérdida, detección mediante el empleo de detección por inyección de gas trazador, entre otras técnicas.
El análisis termográfico permite detectar el contraste térmico que se genera sobre las superficies de pisos y muros, debido a la presencia de humedades que tienen su origen en escurrimientos o en humedades de ascenso capilar, originadas por pérdidas de agua que han tenido lugar en cañerías de desagüe. La ocurrencia de anomalías térmicas asociada a derrames de agua fría o de agua caliente, sobre las trazas térmicas de las cañerías de desagüe, nos permiten localizar el origen de la pérdida.
Solo el empleo y dominio conjunto de varias técnicas y equipos de detección y diagnóstico, permite la efectiva localización de las pérdidas de agua que tienen lugar en cañerías de las instalaciones de desagüe, por métodos no destructivos, es decir sin romper muros ni pisos.
1.- Detección y localización de pérdida de agua situada en la conexión del desagüe del inodoro.

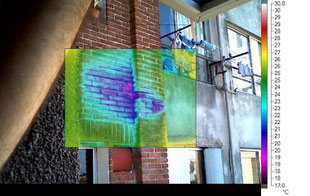

La imagen fusión de imagen visual e imagen termográfica, muestra la presencia de una anomalía térmica (en tono azul/lila), sobre el piso del baño, situada en el entorno del inodoro, lo cual es consistente con la presencia de humedad en que escurre por el muro situado en el subsuelo de la residencia, lo cual indica que existe una pérdida de agua en la conexión del desagüe del inodoro.
Se puede apreciar anomalías térmicas (en tono azul/lila), asociadas a ascenso capilar de agua proveniente de la conexión de la descarga del inodoro.
La imagen fusión de imagen visual e imagen termográfica, muestra la presencia de una anomalía térmica (en tono azul/lila), sobre el muro de contención de subsuelo de la residencia, asociado a un escurrimiento de humedad por dicho muro de la residencia, en una ubicación que se encuentra en correspondencia con la posición que ocupa el inodoro en el baño.
2.- Detección y localización de pérdida de agua en el desagüe de la grasera de cocina.
En la imagen fusión de imagen visual e imagen termográfica, se observa claramente una anomalía térmica (en tono azul/lila), que indica el origen de la pérdida, situada a nivel de la losa de piso del nivel 6, y la presencia de escurrimientos de agua hacia ambos lados, así como la ocurrencia de ascenso capilar de la humedad por el revestimiento de ladrillo visto.
La imagen de saturación, lograda utilizando software de análisis, nos permite localizar y visualizar sobre el muro de la fachada del edificio, la extensión de la zona saturada por el agua residual proveniente de la pérdida.
Se concluyó que la pérdida, tiene lugar en la conexión de la grasera con la cañería de bajada de aguas residuales, que se encuentra oculta en la mocheta de ladrillo visto situada en la fachada del edificio. Dicha humedad afecta el cielorraso de la unidad situada en el nivel inferior.
3.- Detección y localización de pérdida de agua en la conexión del desagüe de inodoro.
La imagen fusión de imagen visual e imagen termográfica, muestra la presencia de una anomalía térmica (en tono azul/lila), sobre el piso del baño, situada en el entorno del bidé, lo cual es consistente con la presencia de humedad en el material de relleno del contrapiso del baño, que indica que existe una pérdida de agua en la conexión del desagüe del inodoro.
Existe correspondencia entre la zona en la que se encuentra ubicado el inodoro del baño en suite y la zona en la que se puede apreciar la anomalía térmica generada por el escurrimiento de agua hacia la planta baja de la residencia.
La imagen fusión de imagen visual e imagen termográfica, tomada a la losa de techo del living de una residencia de dos plantas, muestra una anomalía térmica (en tono azul/lila), asociada a la presencia de un escurrimiento de agua que proviene de la planta alta de la residencia.
En la planta alta, en dicha zona se encuentran ubicados el baño en suite y un baño secundario, adyacente al baño en suite.
4.- Detección y localización de pérdida de agua en la conexión del desagüe del bidé del baño.
La imagen fusión de imagen visual e imagen termográfica, muestra la existencia de una anomalía térmica (en tono azul/lila), en una zona del piso del baño, situada en el entorno del bidé, que se corresponde con la presencia de humedad en el material de relleno del contrapiso del baño.
Se descartó, mediante el empleo de una cámara termográfica y un equipo de detección electroacústico de fugas, que existieran otras pérdidas en las cañerías de suministro de agua fría, así como en las cañerías de agua caliente del baño. Se determinó que la acumulación de agua localizada bajo el revestimiento cerámico del piso del baño, proviene de una pérdida situada en el desagüe del bidé.
5.- Detección y localización de pérdida de agua en cañería de desagües de primaria que afecta a losa de techo de departamento situado en el nivel inferior.
En la imagen fusión de imagen visual e imagen termográfica, se observa claramente una anomalía térmica (en tono lila), que se corresponde con la zona que presenta mayor concentración de humedad, situada en el entorno en el que la cañería de desagüe de primaria de la unidad, asoma por el muro del pozo de aire, para conectarse al ramal "Y" de la columna de desagüe.
También se puede observar una anomalía térmica de desarrollo vertical (asociada a un escurrimiento descendente de agua), situada sobre el muro del pozo de aire, y que tiene su inicio en la zona en que se encuentra la conexión con el ramal "Y", evidenciando una pérdida de agua en ese entorno. El escurrimiento también afecta en forma importante, a la losa de techo de la unidad situada en el nivel inferior.
En la imagen fusión de imagen visual e imagen termográfica, se puede observar mas claramente la continuación de la anomalía térmica (en tono lila), ya comentada y que se corresponde con la zona en que se encuentra el escurrimiento vertical de agua, que desciende por el muro del pozo de aire, desde el nivel de la losa de piso de la unidad situada en el nivel superior.
6.- Detección y localización de pérdida de agua en desagüe de grasera de la cocina.
La imagen de saturación, lograda utilizando software de análisis, nos permite localizar y visualizar sobre el muro con revestimiento de ladrillo visto del patio de la residencia, una anomalía térmica (en tono azul), en coincidencia con la zona saturada por el agua residual proveniente de la pérdida existente en la conexión de la grasera con la cañería de desagüe.
Se observa claramente que la humedad asciende por capilaridad por el muro con revestimiento de ladrillo visto.
7.- Humedad de cimentación o pérdida en caño de bajada de aguas pluviales de terrazas de edificio ?
En la imagen visual se puede observar un muro contiguo al acceso del edificio que comparte con un local situado en planta baja, que presenta una zona con importante concentración de humedad en su borde externo.
La copropiedad sospechaba que el origen de la humedad observada, se debía a humedad de ascenso capilar o a una fuga en la cañería de suministro de agua potable, dada la cercanía de la zona húmeda con el nicho del medidor de consumo y la ubicación de los caños de suministro de agua al edificio y a lavandería situada en el local comercial de planta baja.
En la imagen fusión de imagen visual e imagen termográfica, se observa claramente una anomalía térmica (en tono lila), que se corresponde con la zona que presenta mayor concentración de humedad, situada sobre el borde exterior del muro.
También se puede observar una anomalía térmica de desarrollo vertical situada cerca del borde exterior del muro, en tono celeste, que se corresponde con la posición de un caño de la columna de bajada de pluviales de las terrazas situadas sobre la fachada del edificio.
Analizando e Interpretando el gráfico de temperaturas 3D, se puede concluir que en dicha ubicación se encuentra la cañería de bajada de primaria de desagüe de pluviales y dicha vertical se encuentra la pérdida que provoca la anomalía térmica asociada a la presencia de humedad en el muro de fachada del edificio situada detrás del revestimiento de placas de mármol de la fachada del edificio.
8.- Detección y localización de pérdida de agua en conexión de desagüe del bidé.
En la imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/violeta), situada situada en el entorno del piso del bidé, que se corresponde con la presencia de humedad debajo del revestimiento cerámico del piso.
El origen de la humedad que genera esta anomalías térmica, se debe a la presencia de una fuga en la cañería de desagüe del bidé que genera un escurrimiento que humedece el material de relleno del contrapiso del baño.
9.- Detección y localización de pérdida en cañería de desagüe del condensador de humedad del equipo de aire acondicionado del tipo Split.
En las imágenes fusión de imagen visuales y termográficas, se puede observar una anomalía térmica (en tono azul), que se genera sobre la salida de aire frío que proviene del equipo de aire acondicionado, situado sobre el muro del departamento.
Se puede observar también una anomalía térmica muy sutil (en tono azul), sobre el muro y por debajo del equipo de aire acondicionado, que se encuentra situada a la izquierda de la imagen fusión, generada por el desagüe del agua que condensa el equipo de aire acondicionado
Se puede observar del otro lado del muro en el que se encuentra instalado el equipo de aire acondicionado, la traza térmica lineal (en tono azul), que genera la cañería embutida en el muro al escurrir por ella .
Por dicha cañería se canaliza el agua hasta un desagüe de la instalación sanitaria de la unidad de departamento, situado por debajo del nivel de piso.
Se puede observar que en el entorno de la zona en la que la cañería de desagüe del agua de condensación del equipo de aire acondicionado, alcanza el nivel de piso, se genera una anomalía térmica (en tono azul), asociada a una pérdida de agua situada por debajo del nivel de piso, que provoca una infiltración de humedad sobre la losa de techo de la unidad situada en el nivel inferior.
10.- Detección y localización de pérdida de agua en cañerías de la columna de desagüe de primaria, en zona de conexión de ramal "y".
En la imagen fusión de imagen visual e imagen termográfica, se observa claramente una anomalía térmica (en tono azul / lila), que se corresponde con la zona que presenta mayor concentración de humedad, la cual se encuentra situada a nivel de losa de piso del cuarto nivel del edificio, en el entorno de la acometida de la columna primaria que se encuentra ubicada sobre la esquina del pozo de aire del edificio.
La imagen de saturación, lograda utilizando software de análisis, nos permite localizar y visualizar sobre el muro del pozo de aire del edificio, la extensión de la zona saturada por el agua residual que proviene de la pérdida. Se observa claramente el origen de la pérdida, situada a nivel de la losa de piso del baño, y la presencia de escurrimientos de agua hacia ambos lados, así como la ocurrencia de ascenso capilar de la humedad por encima del nivel de la pérdida y un descenso por gravedad por el muro del pozo de aire desde dicho nivel.
11.-Detección y localización de pérdida de agua en conexión del desagüe del bidé.
La imagen fusión de imagen visual e imagen termográfica, se puede observar la presencia de una anomalía térmica (en tono azul/lila), situada sobre el revestimiento cerámico del baño, a un lado del bidé.
El origen de la humedad que genera esta anomalía térmica, es una falla en el sellado de la descarga del bidé, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño, así como un ascenso capilar por el muro situado detrás del bidé.
12.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica, (en tono azul/lila), asociada a un escurrimiento de agua que tiene lugar por debajo del revestimiento cerámico de piso en el entorno del inodoro.
El origen de la humedad que genera esta anomalía térmica, es una falla en el sellado de la descarga del inodoro, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
13.- Detección y localización de pérdida de agua en la conexión de la descarga del inodoro al ramal "Y", de la columna de desagüe de primaria del edificio.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica en (color azul/lila), asociada a un escurrimiento de agua en el entorno del pase de losa de la cañería de la columna de desagüe de primaria del edificio en la terraza lavadero.
El origen de la humedad que genera esta anomalía térmica es una fuga existente en la conexión de la descarga del inodoro del baño de servicio al ramal "Y", que permite el derrame de agua sobre la losa de techo del baño de servicio y de la terraza lavadero y su posterior escurrimiento e infiltración a través del pase de losa existente en la losa de techo de hormigón.
14.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de piso en el entorno del inodoro.
El origen de la humedad que genera esta anomalía térmica es una falla en el sellado de la descarga del inodoro, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
15.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), sobre el muro situado detrás y a un lado del inodoro con cisterna mochila, asociada a un escurrimiento de agua hacia la planta baja y ascenso capilar de humedad sobre los muros adyacentes, en el entorno del inodoro.
Esta anomalía térmica es generada por una falla en el sellado de la descarga del inodoro, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño y el posterior ascenso capilar por muros situados a un lado del inodoro, así como el escurrimiento de agua hacia la planta inferior de la residencia.
16.- Detección y localización de pérdida de agua en la llamada del desagüe de pluviales de azotea.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono celeste/azul), asociada a un escurrimiento de agua en el entorno del pase de losa de la cañería de pluviales que se transmite a los muros de la residencia situados en la planta baja. El origen de la humedad que genera esta anomalía térmica en losa de techo y muros, es una fuga existente en la llamada del desagüe de pluviales de la terraza de planta alta de la residencia.
17.- Detección y localización de pérdida de agua en la conexión del desagüe del bidé.
En la imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), situada en el entorno del bidé, que se corresponde con la presencia de humedad debajo del revestimiento cerámico del piso.
El origen de la humedad que genera esta anomalías térmica se debe a la presencia de una fuga en la cañería de desagüe del bidé que genera un escurrimiento que humedece el material de relleno del contrapiso del baño.
18.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de piso en el entorno del inodoro y un ascenso capilar por el muro situado detrás del inodoro.
Esta anomalía térmica es generado por la humedad que proviene de una falla en el sellado de la descarga del inodoro, la cual permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
19.- Detección y localización de pérdida de agua en la proximidad de la conexión del ramal "y" de la columna de desagüe de la cocina.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de la banquina del bajo mesada, así como un ascenso capilar de agua por muros.
El origen de la humedad que genera esta anomalía térmica se encuentra asociado a una fuga sobre la columna de desagüe de la cocina de la unidad, situada por debajo de la conexión del ramal "Y".
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica asociada a un escurrimiento de agua por encima de la losa de techo del dormitorio adyacente a la cocina de la unidad situada en el nivel inferior. Se puede observar también escurrimientos de agua a través de grietas existentes en la losa de techo de la unidad afectada, dando lugar a una anomalía térmica en forma de "estrella".
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica asociada a un escurrimiento de agua por encima de la losa de techo de la cocina de la unidad situada en el nivel inferior, por encima de los muebles de cocina, justo por debajo de la anomalía térmica que se observa por encima de la banquina de la cocina de la unidad situada en el nivel superior.
20.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de piso en el entorno del inodoro.
El origen de la humedad que genera esta anomalía térmica es debido a la presencia de una falla en el sellado de la descarga del inodoro, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
21.- Detección y localización de pérdida de agua en la conexión de ramal "Y", con la columna de primaria del baño de la unidad de primer piso.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua en el entorno del pase de losa de la columna de desagües de primaria del edificio, que afecta muros y losas de techo del garaje. El origen de la humedad que genera esta anomalía térmica en losa de techo y muros, es generado por una fuga existente en la conexión del ramal "Y" con la columna de desagüe de primaria del edificio.
Se pueden apreciar los daños en revoques y pintura de la losa de techo de del garaje del edificio, provocados por los escurrimientos de agua que se han generado por sobre la losa de techo, asociados a importantes pérdidas de agua en un baño de planta baja.
22.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro con cisterna mochila.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de piso en el contorno del inodoro, así como un ascenso capilar de humedad sobre el muro situado detrás del inodoro.
El origen de la humedad que genera esta anomalía térmica es generado por una falla en el sellado de la descarga del inodoro, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica asociada a presencia de humedad. Se puede apreciar en las imágenes térmicas registradas que la pastina que sella la base del inodoro se encuentra húmeda.
23.- Detección y localización de pérdida de agua en la conexión de la descarga de la cisterna embutida en muro del inodoro del baño.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de piso en el entorno del inodoro, que genera humedades al pie del muro del dormitorio que se encuentra situado a un lado del baño. Dicha humedad genera daños en revestimiento y pintura del dormitorio.
El origen de la humedad que genera esta anomalía térmica, es una falla en el sellado de la descarga del inodoro, o eventualmente una fuga en la cañería de desagüe de primaria que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
24.- Detección y localización de dos pérdidas de agua en las respectivas conexiones de las descargas de los inodoros, a las columnas de primaria del edificio.
En la imagen visual tomada a la conexión de la instalación secundaria a la columna primaria de desagüe en ese sector, se pueden observar manchas asociadas a los escurrimientos de aguas residuales, que descienden por el muro del pozo de aire en dicho sector del pozo de aire del edificio.
Debido a la antigüedad del edificio, la instalación no se ajusta al standard actualmente exigido en la Ordenanza Municipal.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua que desciende por el muro del pozo de aire del edificio desde la zona en la que se encuentra la conexión a la columna de desagüe de primaria de ese sector de baños del edificio.
En la imagen visual tomada a la conexión de la instalación secundaria de desagües de la unidad, a la columna de desagüe de primaria en ese sector del edificio.
Se puede observar una concentración de vegetación asociada a los escurrimientos de aguas servidas que descienden por el muro del pozo de aire del edificio, en dicho sector.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua que desciende por el muro del pozo de aire del edificio, desde la zona en la que se encuentra la conexión a la columna de desagüe de primaria de ese sector del edificio.
Si bien la vegetación oculta en cierto sector las zonas húmedas de los muros, se puede observar como escurre y se difunde la humedad por los muros del pozo de aire del edificio.
25.- Detección y localización de pérdida de agua en columna de bajada de primaria del edificio.
En la imagen visual tomada a la losa de techo de la terraza lavadero del departamento, se puede apreciar una ´anomalía térmica de forma circular, en tono azul/lila, que se encuentra asociada a una perdida de agua en la zona de losa de techo y de la mocheta en la que se encuentra la columna de desagüe de primaria del edificio.
26.- Detección y localización de pérdida de agua en la acometida de la columna de primaria del edificio.
En la imagen visual tomada a la losa de techo del garaje del edificio en la zona de la columna de desagüe de primaria del edificio, se pueden observar sobre la losa de techo una zona que presenta saturación de humedad y goteos.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua en el entorno del pase de losa de la columna de desagüe de primaria del edificio.
La zona de mayor concentración de humedad, se encuentra en la zona próxima al pase de losa. Se pueden observar que la tipología de las anomalías térmicas observadas, se corresponden con una losa de techo del tipo "bovedilla", apoyadas sobre viguetas prefabricadas del tipo "Stalton".
27.- Detección y localización de pérdida de agua en la conexión de la grasera de la cocina.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul/lila), asociada a una pérdida de agua situada por debajo de la banquina del mueble de la cocina, en coincidencia con la zona donde se encuentra la conexión de la grasera con la cañería que conduce a la columna de desagüe de cocinas de ese sector del edificio.
28.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por debajo del revestimiento cerámico de piso en el contorno del inodoro.
El origen de la humedad que genera esta anomalía térmica es debido a una falla en el sellado de la descarga del inodoro, que permite el escurrimiento de agua hacia el material de relleno del contrapiso del baño.
29.- Detección y localización de pérdida de agua situada en la cañería de la columna de pluviales del edificio.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua por sobre la losa de techo que proviene al menos del nivel superior.
En la parte superior de la mocheta en la que se encuentra la columna de bajada de pluviales del edificio, se observa claramente que la losa de techo, así como la mocheta que contiene la columna de bajada de pluviales y los muros, se encuentran húmedos,.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua proveniente de la columna de primaria que escurre por el muro del baño situado en el entorno del ducto de ventilación del baño, que proviene de un nivel superior, afectando la losa de techo del baño.
30.- Detección y localización de pérdidas de agua en las conexiones del desagüe del bidé y del inodoro.
En la imagen fusión de imágenes visuales e imágenes térmicas, se pueden observar anomalías térmicas (en tono azul/lila), asociada a un importante escurrimiento de agua por debajo del revestimiento cerámico de piso, en el contorno del inodoro y del bidé del baño.
El origen de dicho escurrimiento, se encuentra asociado a la presencia de pérdidas en las conexiones de los desagües del inodoro y del bidé. La instalación de los baños de esta unidad de departamentos es del "tipo suspendida", encontrándose cubierta por un cielorraso de yeso que recibe los escurrimientos provenientes de las pérdidas que existen en dicha instalación.
31.- Detección y localización de pérdida de agua en la columna de bajada de pluviales del edificio.
En la imagen visual se puede alcanzar a observar una zona húmeda en el entorno del pase de losa que atraviesa la columna de desagüe de pluviales.
No se aprecian escurrimientos o goteos provenientes de perforaciones en la cañería de hierro fundido o debidos a falta de estanqueidad en el sellado de la tapa de registro del sifón de la columna de desagüe de pluviales.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono rojo/naranja), asociada a un escurrimiento de agua de lluvia por encima de la losa de azotea del edificio. El origen de dicho escurrimiento puede ser una deficiencia en el sellado de la barrera impermeabilizante en el encuentro de la llamada del desagüe de pluviales o una perforación de la cañería de hierro fundido en el tramo que se encuentra por encima del contrapiso de la azotea o en el pase de la losa de techo.
32-. Detección y localización de pérdida de agua asociada a desagües de primaria y pluviales, que afecta a la residencia lindera.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul / lila), asociada a presencia de humedad generada por un un importante escurrimiento de agua que proviene de la cañería de la instalación de desagüe del baño de la residencia lindera.
En la inspección realizada a la residencia lindera, también se pudo observar la presencia de humedades asociadas a la presencia de pérdidas en la cañería de la instalación de desagüe de pluviales, situadas en un sector de la azotea de la residencia y que también recibe el desagüe de la ducha del baño.
En la imagen visual se pueden observar importantes daños generados a los revoques y la mampostería a partir del nivel aproximado en el que se encuentra la losa de piso del baño y sector de azotea de la residencia lindera.
33.- Detección y localización de pérdida de agua en la conexión del desagüe del inodoro.
En la imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), situada entre el bidé y el inodoro, que se encuentra asociada a la presencia de humedad debajo del revestimiento cerámico del piso.
El origen de la humedad que genera esta anomalías térmica se debe a la presencia de una fuga en la cañería de desagüe del inodoro que genera un escurrimiento que humedece el material de relleno del contrapiso del baño.
34.- Detección y localización de pérdidas de agua en cañería de abastecimiento y en la columna de primaria de desagüe de los baños, que provienen de las unidades de primer y segundo piso.
La imagen fusión de imagen visual e imagen termográfica, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua en el entorno del pase de losa de la columna de desagües de primaria del edificio, que afecta muros y losas de techo del garaje.
El origen de la humedad, que genera esta anomalía térmica en losa de techo y muros, proviene de fugas existentes cañerías de abastecimiento y en la columna de desagüe de primaria del edificio.
Se pueden apreciar los daños en revoques y pintura de la losa de techo de del garaje del edificio, provocados por los escurrimientos de agua que se han generado por sobre la losa de techo del garaje, sobre el acceso al mismo, asociados a pérdidas de agua que tienen lugar en baños del segundo y primer piso.
Se puede observar el descenso de losa que corresponde al baño del primer piso, y que acumula los escurrimientos de agua que provienen de niveles superiores.
35.-Detección y localización de pérdida de agua en la cañería de la columna de desagüe de cocinas del edificio.
En la imagen fusión de imágenes visuales e imágenes termográficas, se puede observar una anomalía térmica (en tono azul/lila), asociada a un escurrimiento de agua que tiene lugar por detrás del revestimiento de placas cerámicas del muro, y que tiene su origen en una perforación accidental efectuada sobre la cañería de la columna de desagües de las cocinas de las unidades del edificio.
El escurrimiento llega a afectar la losa de techo de la cocina de la unidad inferior, sin que se observaran signos en la unidad en la que se genera la pérdida.
Si se observa con cuidado la imagen visual, se puede apreciar varias perforaciones realizadas con taladro, sobre el muro de la cocina, cuya finalidad era anclar una repisa para colocar sobre ella un teléfono.
La presencia de placas de revestimiento cerámico sobre el muro y el hecho de que la humedad escurría por detrás del revestimiento cerámico, requirió que se tuviera que efectuar un estudio termográfico para localizar el origen de la humedad que afectaba a la unidad inferior.
36.- Detección y localización de pérdida de agua en la conexión de la grasera de la cocina.
En la imagen fusión de imágenes visuales e imágenes térmicas, se puede observar una anomalía térmica (en tono azul/lila), situada alrededor de la grasera, asociada a una pérdida de agua situada por debajo de la banquina de la mesada de la cocina, en coincidencia con la zona donde se encuentra la conexión de la grasera con la cañería de desagüe de la cocina.
Solo Acquascan Uruguay cuenta con experiencia real y documentada, así como con la capacidad técnica y los equipos de detección y diagnóstico necesarios para localizar todo tipo de pérdidas de agua, incluso aquellas que presentan mayor dificultad para su localización, así como para analizar y caracterizar aquellas humedades que presentan mayor dificultad para su diagnóstico, tal como se puede observar en los vídeos y en las imágenes visuales y térmicas que se adjuntan.
